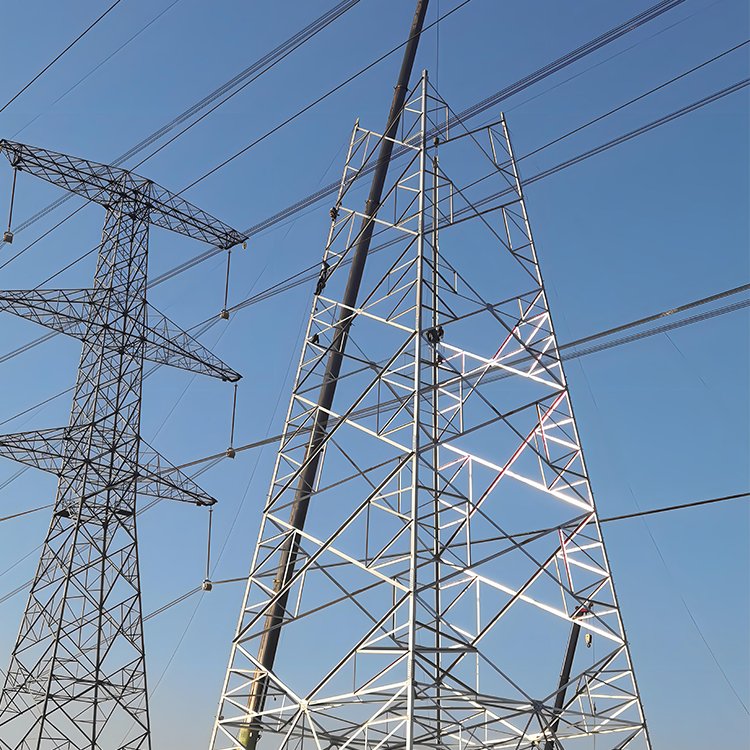

सस्पेंशन टाइप ट्रांसमिशन टॉवर

सस्पेंशन प्रकार के ट्रांसमिशन टावर का उपयोग मुख्य रूप से ओवरहेड पावर लाइनों के सीधे खंडों पर किया जाता है। इसका मूल काम कंडक्टरों को सस्पेंशन इंसुलेटर स्ट्रिंग्स के साथ लटकाना और आवश्यक विद्युत निकासी बनाए रखना है। यह सामान्यतः कंडक्टरों, जमीन के तारों, हार्डवेयर, हवा और बर्फ से ऊर्ध्वाधर भार सहन करता है। इसका उपयोग मुख्य एंकर टावर के रूप में नहीं किया जाता है, इसलिए जब लाइन की स्थिति इसकी अनुमति देती है तो सदस्य लेआउट टेंशन टावर की तुलना में हल्का होता है।

एक उपयुक्त सीधी रेखा खंड पर, निलंबन प्रकार का ट्रांसमिशन टॉवर मुख्य लाइन एंकर के रूप में कार्य किए बिना क्रॉसआर्म्स और जाली बॉडी के माध्यम से कंडक्टर वजन, पवन भार और बर्फ भार को स्थानांतरित करता है। यह समान वोल्टेज वर्ग के लिए डिज़ाइन किए गए टेंशन टावर की तुलना में एक सरल सदस्य लेआउट की अनुमति देता है। क्रमांकित बोल्ट अनुभागों को लाइन रखरखाव के दौरान परिवहन, संयोजन, निरीक्षण और प्रतिस्थापित करना आसान होता है।

सीधे या धीरे से मुड़ने वाले खंडों पर सस्पेंशन प्रकार के ट्रांसमिशन टॉवर का उपयोग करें जहां कंडक्टरों को सस्पेंशन इंसुलेटर स्ट्रिंग्स द्वारा ले जाया जाता है। चयन से पहले, स्पैन, कंडक्टर और जमीन के तार मॉडल, हवा की गति, बर्फ की मोटाई, टावर की ऊंचाई और इंसुलेटर की स्ट्रिंग व्यवस्था की पुष्टि करें। एक तीव्र कोण, टर्मिनल बिंदु, या उच्च अनुदैर्ध्य तनाव वाले खंड के लिए आमतौर पर एक तनाव या टर्मिनल टॉवर की आवश्यकता होती है।

उठाने से पहले टावर सेक्शन के अनुसार सदस्यों को क्रमबद्ध करें।

इंसुलेटर लटकाने वाले बिंदुओं को सही दिशा में रखें।

पूर्ण टावर का आकार स्थिर होने के बाद बोल्ट कस लें।

कंडक्टर स्ट्रिंगिंग से पहले ऊर्ध्वाधरता दोबारा जांचें।
